二、影音室空间规划

1、依据中大房型影音室尺寸推荐标准，采用高宽深为1:1.62:2.62的黄金比例，对影音室空间进行改造。

2、隔断右后通道形成封闭空间，影音室深度由原来的877cm变成759cm；

3、右墙凸出部分作处理，并在左墙对应外理；

4、规划后的尺寸为宽477cm深759cm，二级天花高度为273cm;

5、前墙作隐藏式安装处理，内建深60cm空间，并在左右两侧作木结构隔音减震处理；

三、影音室声学处理

规划目标：

1）本案例影音室不仅是看大片、看赛事的场所，也是朋友聚会卡拉OK联谊的地方，在这里大家可以自由地交谈欢乐。

2）所以影音室的声学处理不要完成按照电影院的要求0.5-0.7s，也不能参照KTV演唱类的1.2-1.5s，影院+KTV的融合的场所，我们推荐在0.9s之间；

3）这个混响时间除了能满足电声要求外，我们在影音室里面沟通交流会更加饱满圆润更有情感，不会出现吸音过多声音干涩，亦不会出现混响太大听得很累，高频毛刺感明显。

处理方法：

1、左右及后墙：分别墅做了15cm厚度的隔音减震墙，木龙骨结构，内填10cm厚度的环保吸音棉；

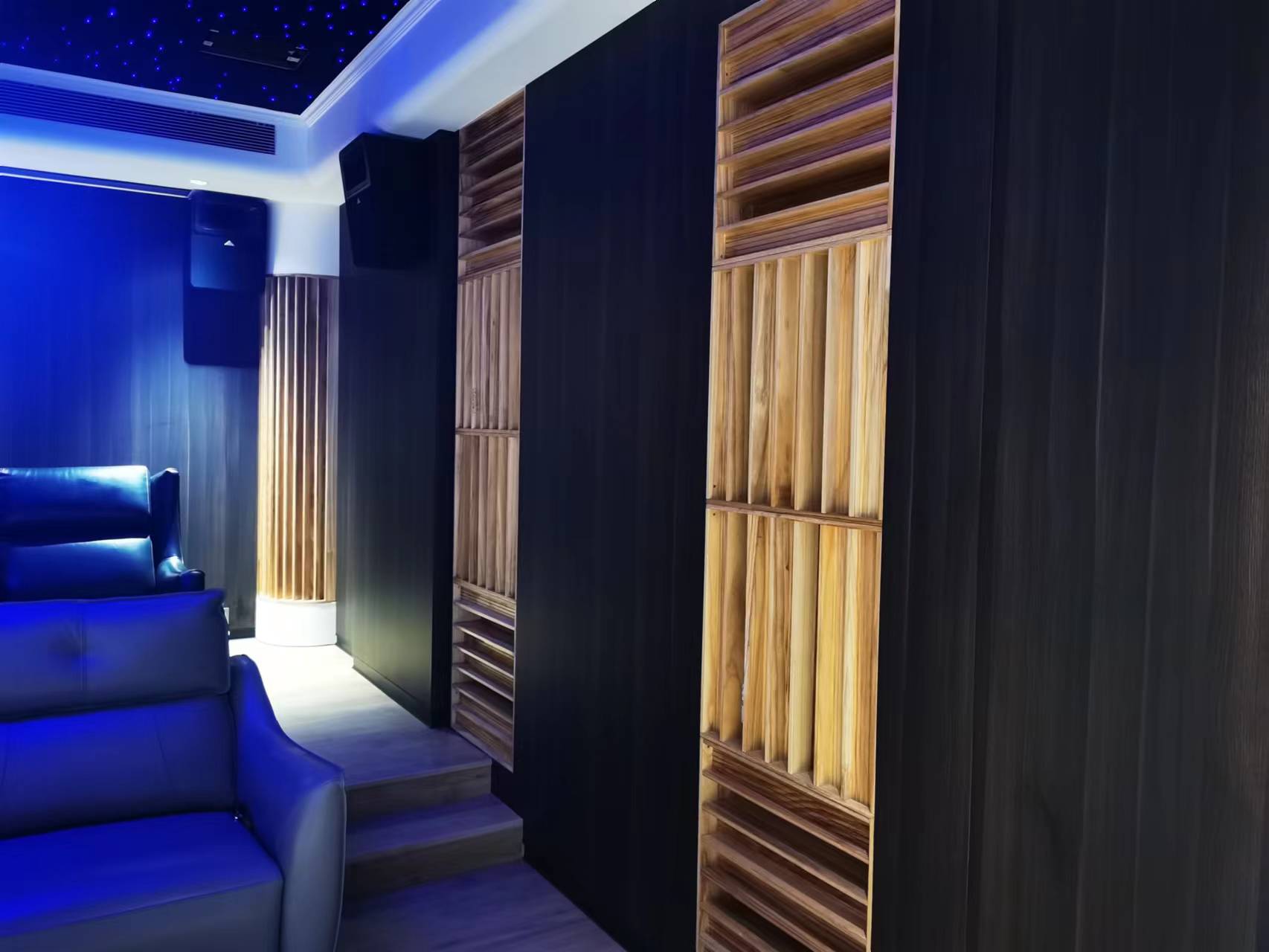

2、一级反射扩散区：二次余数29踏步扩散体×4块；宽高深规格：54×120×15 cm

扩散原理与作用：当反射面为二次余数扩散板时，由于声波以半圆方向扩散，则有无数条不同频段的反射路径汇聚在聆听位置，以此类推，有无数相同性质的汇聚点，这样便无形中扩大了最佳听音区。二次余数扩散板不但可以用来打散声音能量，起到防止回声和驻波的作用，同时可以改善声音的明亮度，在早反射路径上适当添加。扩散频率范围：600Hz~6600Hz

3、二级反射扩散区：二次余QRD扩散体×16块宽高深规格：60×60×14 cm

扩散原理与作用：二次余数QRD副QRD全频扩散板不但可以用来打散声音能量，起到防止回声和驻波的作用，同时可以改善声音的明亮度，

在二次反射路径上添加。扩散频率范围：400Hz~2600Hz

4、背部反射扩散区：二次余数29踏步扩散体×2块；宽高深规格：54×120×15 cm

5、四个直角低频的扩散：二次余数低频陷阱扩散体（4条）常规尺寸：宽高深35×180×35 cm，1/4圆形

产品特点：深层次理解角位驻波解决方案，融合了低频吸收与扩散体技术于一身，不仅解决了角位声音困惑，更有效利用了这一特殊的位置，为小空间增强至少3dB生能量。效提高环境音质饱满和曲线平直、丰富度及立体感。扩散原理：QRD扩散体是由一系列列变深度的平行藻井组成，当声波由135°入射到水平放置的QRD时，它就能在30°-150°之间以相等的强度将声音反射出去。

6、顶部：10cm厚度隔音减震棉，以及星空顶板材的吸音处理；

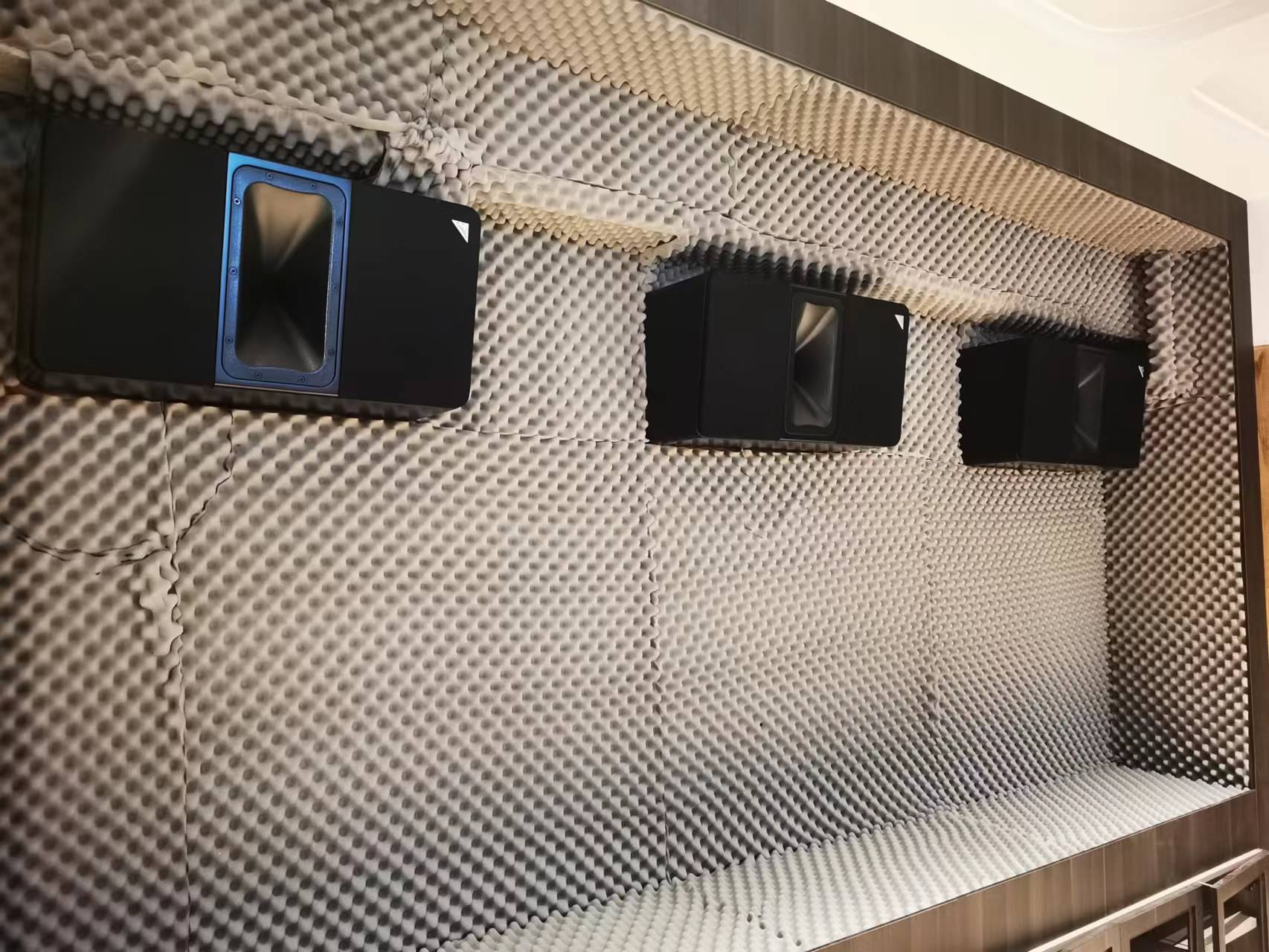

7、音箱隐藏安装区：鸡蛋海棉吸音处理，减小隐藏音箱安装区的腔体回声反射。

音箱系统适用场所与功能

Golilly九里登SW声浪系列音箱主要针对私家定制的影音室、豪华客厅影音、二级商业影院、企事业单位多功能厅、会所俱乐部等高品质要求场所而开发设计的一款的高颜值、高素质、多功能、大功率定制影音系统音箱

大气磅礴的外观工艺

Golilly九里登SW声浪系列音箱箱体采用15厘中纤板材+前板21厘中纤板材，外喷黑色平面哑光漆工艺处理，配合前衬板可装卸的黑色透声布网，简约大气，尽显精细格调。

大角度扩散号角

Golilly九里登SW声浪系列音箱统一采用44芯高音，配合大角度扩散号角，覆盖角度为90度×50度。

完善独特的安装方式，支持超低音箱托放全频音箱摆放

Golilly九里登SW声浪系列全频音箱充分考虑使用场所的安装要求，支持隐藏式安装、壁挂安装、506吊装、书架支放、M8吊环3点吊挂，更可配合SW-SUB212fs、SW-SUB215fs超低托放等形式。

五、影音室7.2.4音响系统

1）前置左右音箱：九里登Golilly品牌｜SW-2F208bs×2只（双8寸2分频3单元460W/4欧，放装在前墙隐藏安装区，顶部离在180cm）；

2）中置音箱：九里登Golilly品牌｜SW-2F208bs×1只（双8寸2分频3单元460W/4欧，放装在前墙隐藏安装区，顶部离在180cm）；

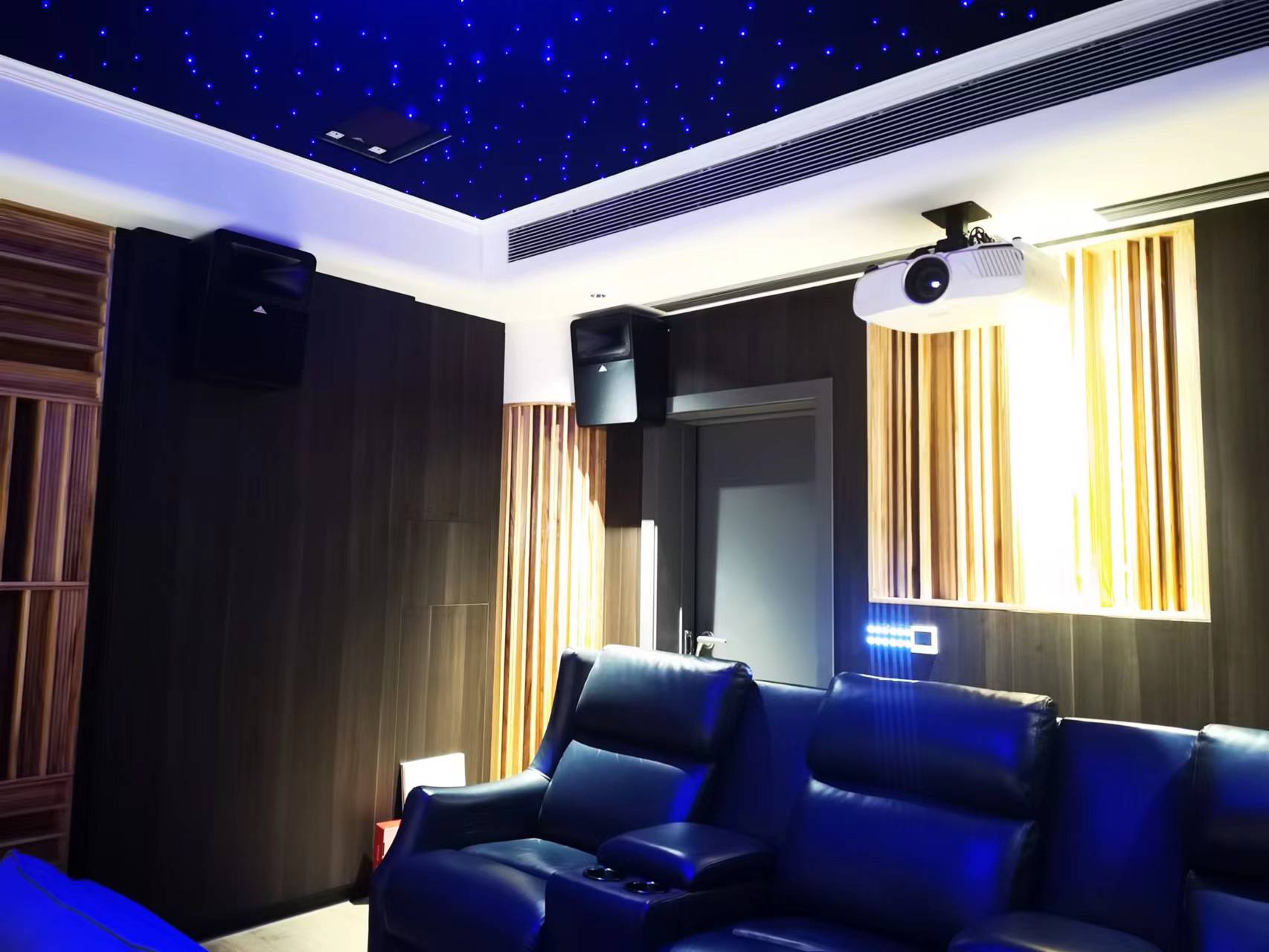

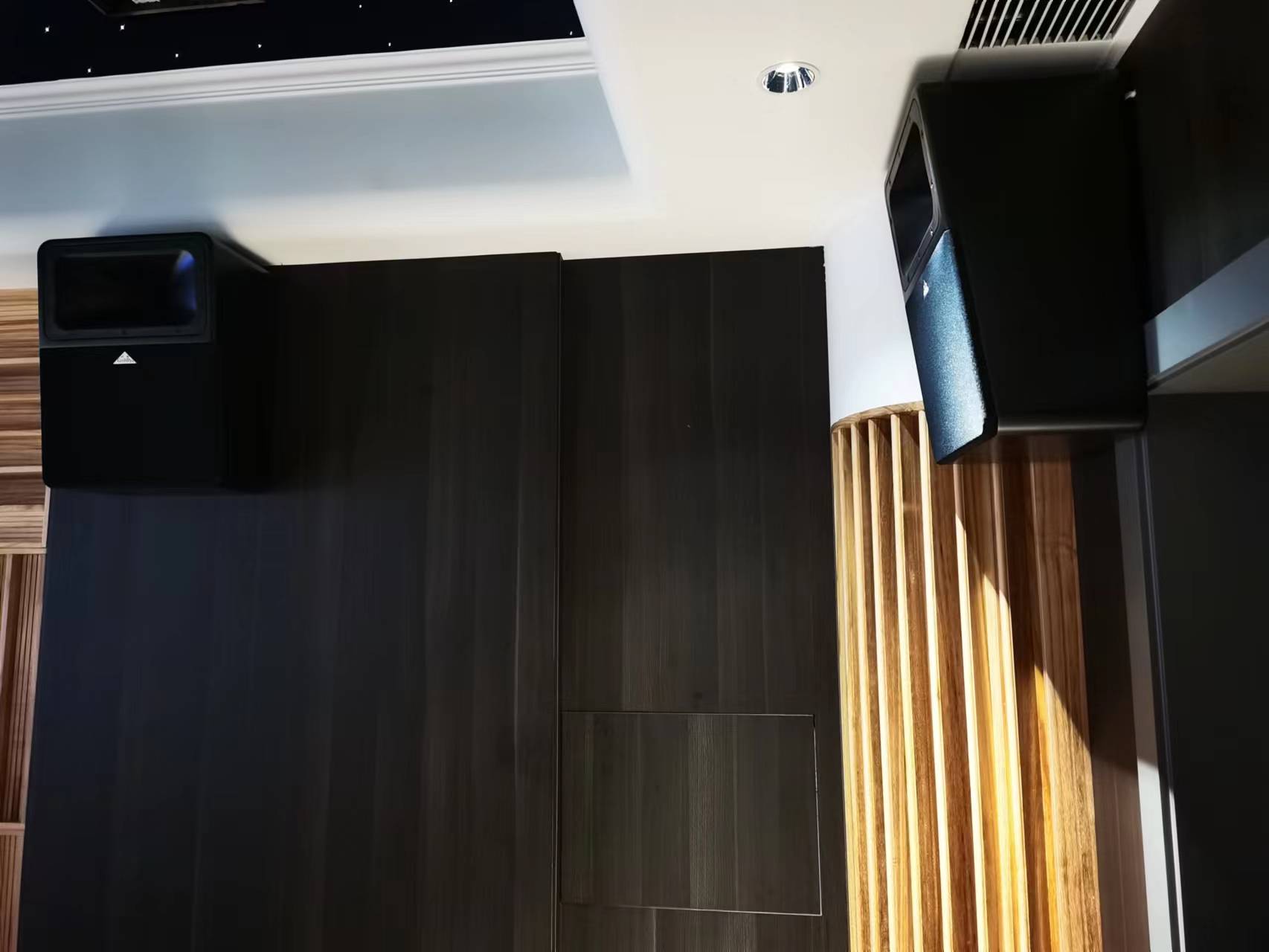

3）侧左右环绕音箱：九里登Golilly品牌｜SW-2F08wh×2只（单8寸2分频2单元260W/8欧，竖向壁挂安装，顶部离地270cm）；

4）后左右环绕音箱：九里登Golilly品牌｜SW-2F08wh×2只（单8寸2分频2单元260W/8欧，竖向壁挂安装，顶部离地270cm）；

5）天空通道音箱：九里登Golilly品牌｜SST-06L100-BP×4只（单6.5寸2分频2单元100W/8欧，顶部隐藏安装，高音垂直地面）；

6）超低频音箱：九里登Golilly品牌｜SST-15SW600-BP×2只（单15寸无源600W/8欧，摆放在左右墙前1/4低频驻波处）；

六、影音室电子设备系统

4、卡拉OK前级效果器：歌利来K-lem品牌｜KSP-4600S×1台；

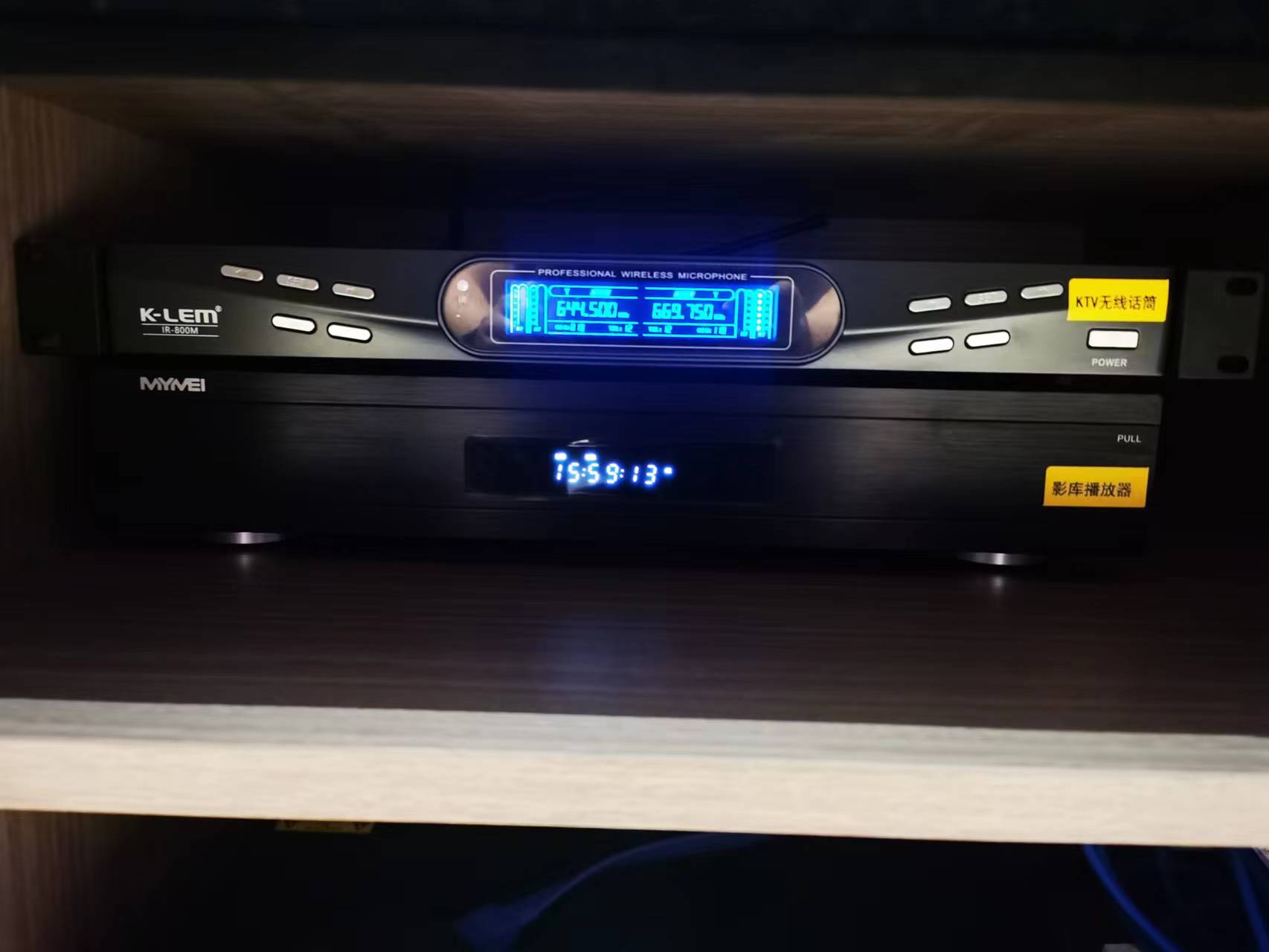

5、卡拉OK无线话筒：歌利来K-lem品牌｜IR-800M/UK-888H×1套；

6、滤波电源时序器：歌利来K-lem品牌｜SX-08ZKLP×1套；

  带电源整机滤波功能，前面板63A开气开关保护+后面板8路顺序开关，特设防雷、抗电涌功能。

七、影音室视频与节目源

3、4K影库播放机：MYMOV艾美｜MS-200×1台；

4、单机版点歌机：SunShine阳光视翰｜单机版+21寸显示屏×1套；

5、电视节目：电信盒子×1台；

6、智能控制：“极智”智能×1套

八、调试心得

1、由于影音室的高宽深比例按照1:1.62:2.62黄金设计，使声音在空间的传播理想，没有出现过多的叠加破坏。

2、室内的隔音减震、扩散处理，完工后房间的混响系数控制在0.9左右，符合影+K功能声场的需求。这个混响时间除了能满足电声要求外，我们在影音室里面沟通交流会更加饱满圆润更有情感，不会出现吸音过多声音干涩，亦不会出现混响太大听得很累，高频毛刺感明显。

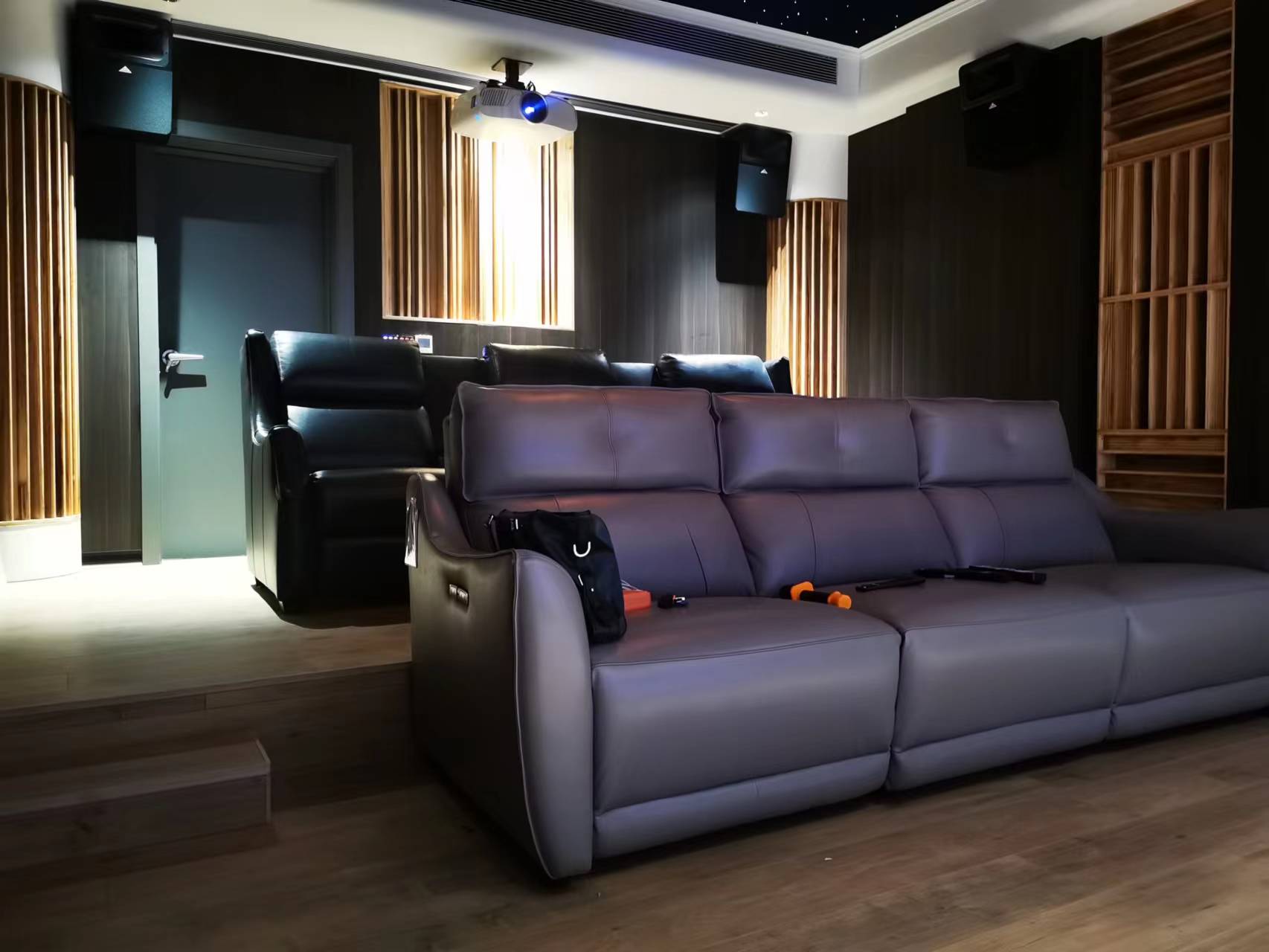

3、沙发的摆位错开房间的低频驻波线（波谷），每个位置都能感受到超低频的能量。2只15寸大功率无源超低摆放在前1/4驻波处，虚拟的第3只超低在中间轴位上，很好地消除了中间线的低频驻波线（波谷）。

4、视觉很舒服长时间不压抑。影音室色彩管理整体墙面以深黑木纹为主色调，扩散板材与地板的木色为调色，白色天花配合深蓝色的星空顶。

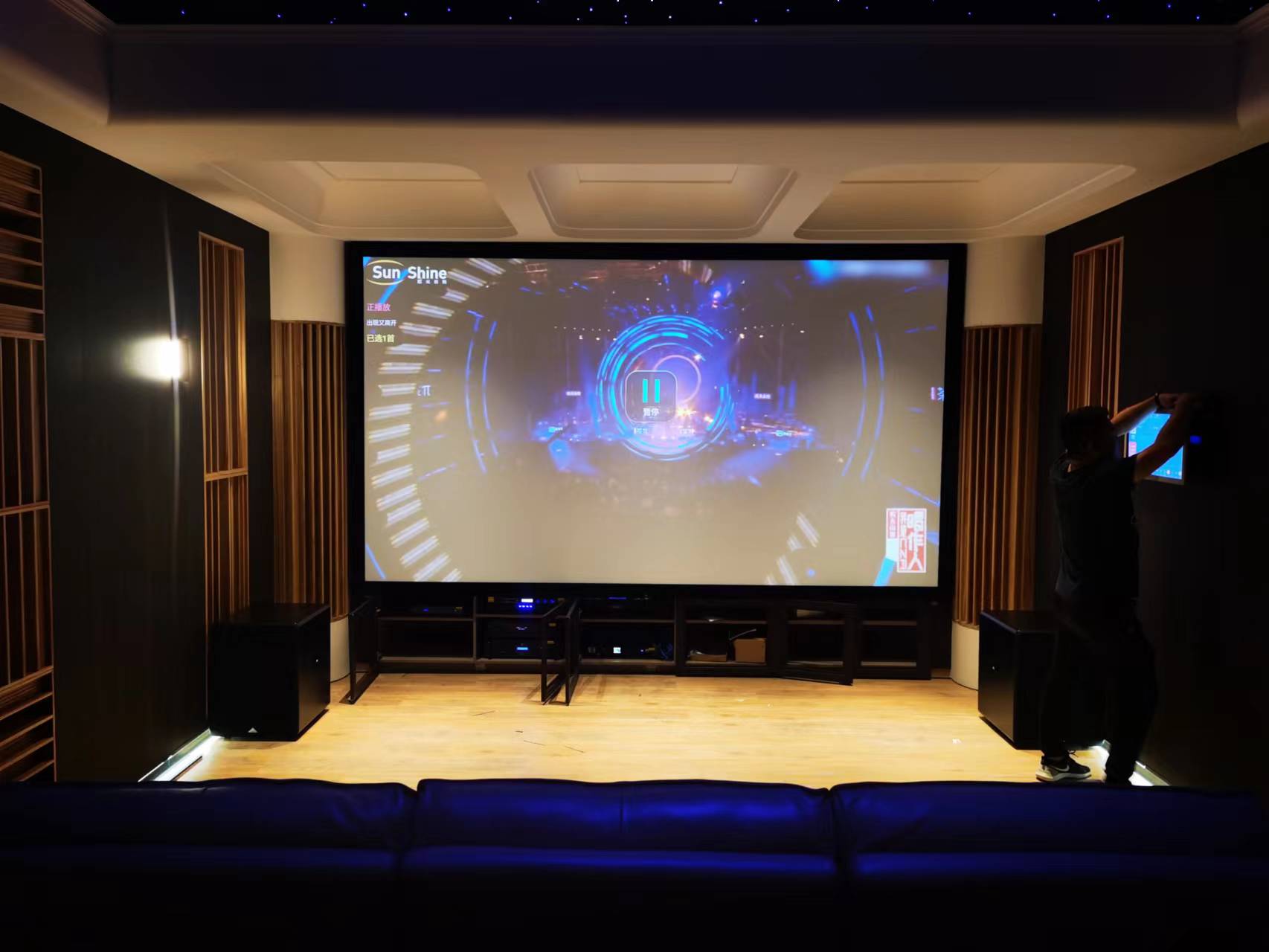

5、160寸4K增益幕配合EPSON的CH-TW8400投影机，提供了宽354.2cm高199.2cm大尺寸的4K超高清视觉冲击感受。

6、FRZ-1120AT自带的声学测试与调校功能，让影院系统的调校变得简易。辅助电平校正功能，让影音系统得到一个声像合一的现场体验环境。

7、FRZ-1120AT外接卡拉OK前级效果器，影院调试参数与KTV功能分开独立使用，用Smaat辅助调校融合各通道音箱。

8、“极智”智能让灯光和场景完美融合，业主对整个系统的操控更加简易直观。看正版大片、唱KTV、看电视一键切换。
